Interfejs GPIO to jeden z tych elementów elektroniki, które wyglądają niepozornie, a w praktyce decydują o tym, czy instalacja działa przewidywalnie i bezpiecznie. W tym tekście rozkładam go na części: od budowy pinu i portu, przez tryby pracy, po najczęstsze błędy przy podłączaniu czujników, przekaźników i prostych elementów automatyki budynkowej.
Najważniejsze rzeczy o GPIO w praktyce
- Pojedynczy pin może działać jako wejście, wyjście albo pełnić funkcję alternatywną, np. dla magistrali lub PWM.
- O zachowaniu pinu decydują nie tylko ustawienia programowe, ale też bufory wejściowe, stopień wyjściowy i rezystory podciągające.
- W instalacjach budynkowych kluczowe są zgodność napięć, wspólna masa i odporność na zakłócenia.
- Najczęstszy błąd to podłączenie obciążenia bezpośrednio do pinu zamiast przez tranzystor, driver albo przekaźnik.
- GPIO najlepiej sprawdza się przy przyciskach, kontaktronach, czujnikach, sygnalizacji i prostym sterowaniu niskonapięciowym.
- Na etapie wykończenia warto od razu przewidzieć dostęp serwisowy, opis kabli i separację od instalacji 230 V.
Po co ten interfejs w instalacji budynku
Najprościej mówiąc, GPIO jest cyfrowym mostem między logiką sterownika a światem zewnętrznym. Jeden stan oznacza napięcie wysokie, drugi niskie, więc układ może odczytać przycisk, kontaktron, czujnik zalania albo wysterować diodę, sygnał sterujący czy moduł wykonawczy. W automatyce domowej to fundament: bez niego nie ma prostego odczytu zdarzeń ani podstawowego sterowania urządzeniami niskonapięciowymi.
W budownictwie i wykończeniach ten temat jest ważny z jednego powodu: złącza i przewody trzeba przewidzieć wcześniej. Jeśli dopiero po zamknięciu ścian okazuje się, że brakuje przewodu sygnałowego do czujnika albo miejsca na sterownik, cała instalacja robi się droższa i mniej estetyczna. Dlatego patrzę na GPIO nie jak na detal elektroniczny, ale jak na element planowania całej infrastruktury niskoprądowej. To prowadzi prosto do pytania, z czego taki pin właściwie się składa.

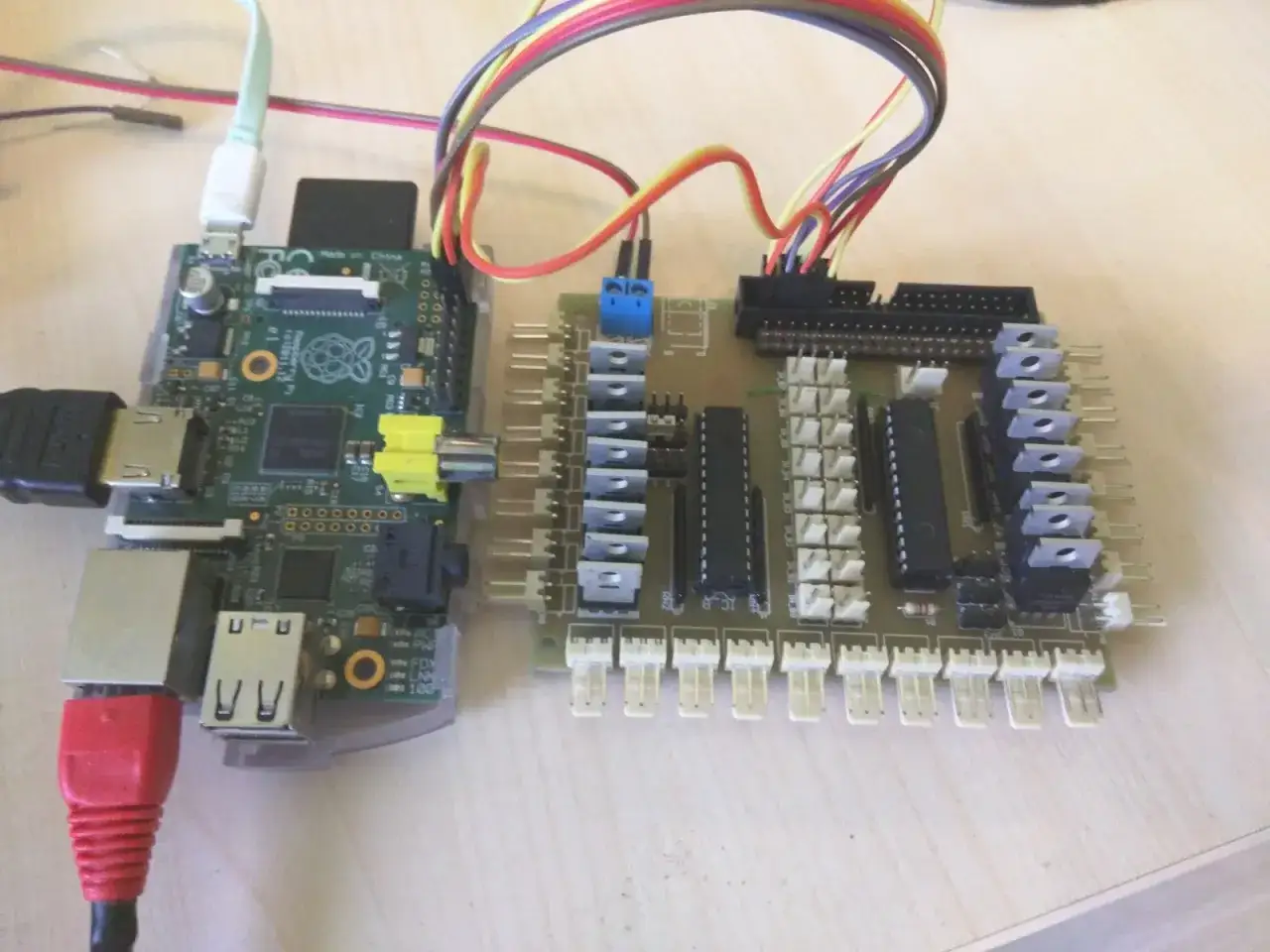

Z czego składa się pojedynczy pin i port
Pin GPIO to nie tylko metalowy styk na płytce. Pod spodem działa kilka warstw: fizyczne wyprowadzenie, bufor wejściowy, stopień wyjściowy, logika sterująca i często dodatkowe zabezpieczenia. Port to z kolei grupa takich pinów obsługiwana wspólnie, zwykle w jednym rejestrze, co upraszcza sterowanie kilkoma liniami naraz.
Warstwa fizyczna
To miejsce, przez które sygnał opuszcza układ scalony albo do niego wraca. W praktyce decyduje o tym, czy pin zniesie zakłócenia, jak zareaguje na długie przewody i czy będzie pracował stabilnie w warunkach typowych dla rozdzielni, puszki czy szafy sterowniczej. W dokumentacji wielu platform znajdziesz informację, że ten sam pin może być też przełączany na inne funkcje, ale fizycznie nadal pozostaje tym samym punktem styku.
Warstwa logiczna
Tu zaczyna się właściwa praca GPIO. Rejestry konfiguracyjne ustawiają kierunek pinu, poziom wyjściowy, czułość na zbocze i ewentualne przerwania. Z punktu widzenia instalatora ważne jest to, że ten sam przewód może być raz wejściem dla przycisku, a innym razem wyjściem do sterowania sygnalizacją. To daje elastyczność, ale wymaga porządku w opisie okablowania i dokumentacji.
Przeczytaj również: Rodzaje rolet wewnętrznych - Który model wybrać i jak uniknąć błędów?
Zabezpieczenia i rezystory pomocnicze
W dobrze zaprojektowanym układzie pin nie „wisi w powietrzu”. Pomagają mu rezystory pull-up i pull-down, które ustalają domyślny stan logiczny, gdy nic nie jest podłączone. Dodatkowo pojawiają się zabezpieczenia przed ESD, a czasem filtracja Schmitta, która poprawia odporność na wolne lub zaszumione zbocza. To szczególnie ważne przy dłuższych przewodach i przyciskach montowanych daleko od sterownika.
Jeżeli ten podział wydaje się abstrakcyjny, w praktyce wystarczy zapamiętać jedno: pin ma część fizyczną, część logiczną i część ochronną. A gdy już wiemy, co jest w środku, łatwiej ocenić, jak pracuje w różnych trybach.
Jak działają wejścia, wyjścia i tryby dodatkowe
W codziennym użyciu GPIO najczęściej pracuje w jednym z czterech modeli. Każdy ma inne zastosowanie i inne ograniczenia, dlatego nie warto traktować wszystkich pinów tak samo. Ja przy projektowaniu instalacji najpierw sprawdzam poziom napięcia i typ obciążenia, a dopiero później wybieram tryb pracy.
| Tryb | Co robi | Gdzie się przydaje | Na co uważać |
|---|---|---|---|
| Wejście | Odczytuje stan logiczny z zewnętrznego elementu | Przycisk, kontaktron, czujnik stanu | Stan musi być jednoznaczny, zwykle potrzebny jest pull-up albo pull-down |
| Wyjście push-pull | Wystawia stan wysoki albo niski | LED, sygnał sterujący, wejście modułu pośredniego | Nie wolno przeciążać pinu ani zasilać nim dużych odbiorników |
| Open-drain | Potrafi aktywnie ściągnąć linię do masy, a stan wysoki zapewnia rezystor | Magistrale, sygnały wymagające współdzielenia linii | Wymaga zewnętrznego lub wewnętrznego pull-up |
| Funkcja alternatywna | Pin przejmuje peryferium, np. PWM, UART, I2C lub SPI | Komunikacja z modułami i precyzyjne sterowanie | Po przełączeniu pin nie zachowuje się już jak zwykłe wejście lub wyjście |
W praktyce najbardziej niedoceniane są wejścia. To właśnie tutaj najczęściej pojawiają się drgania styków, zakłócenia albo błędne odczyty, jeśli kabel jest zbyt długi lub źle poprowadzony. Dlatego następny krok to nie tylko wybór trybu, ale też zabezpieczenie połączeń przed typowymi błędami wykonawczymi.

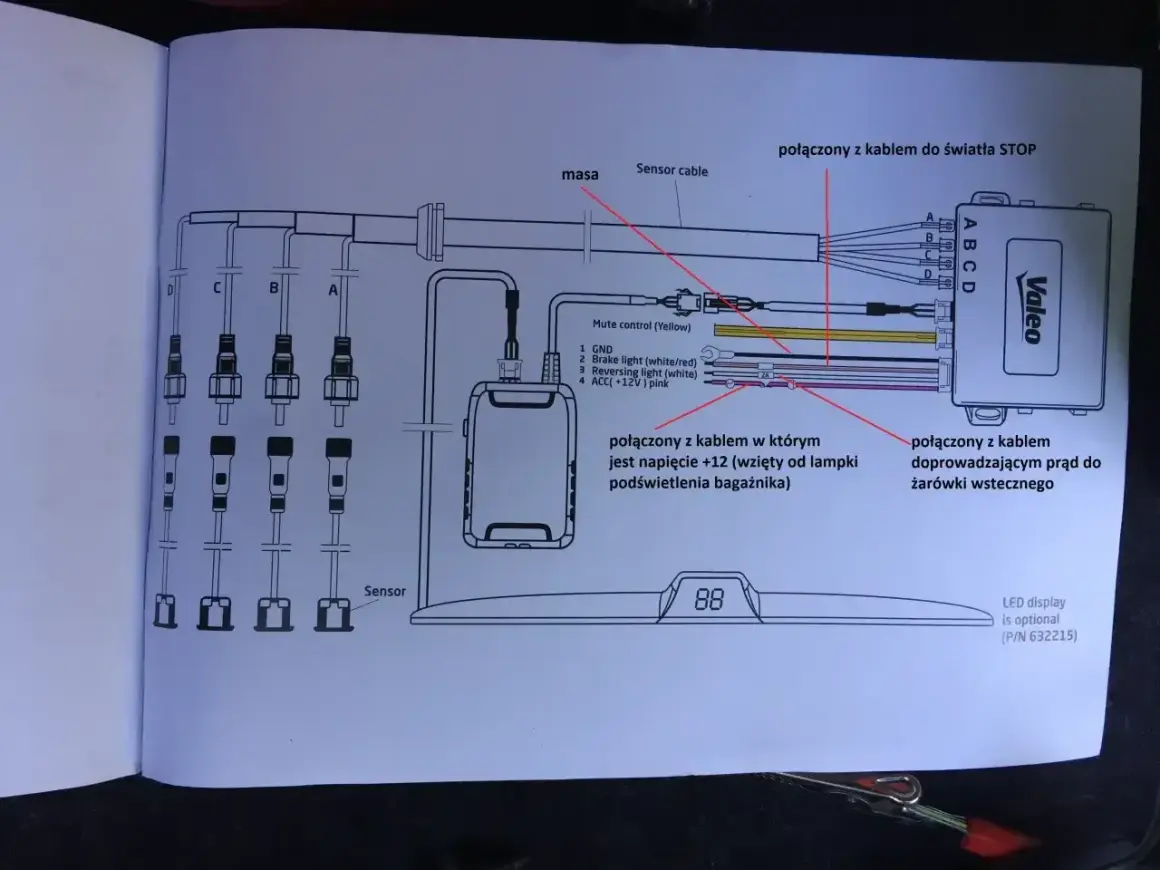

Najczęstsze błędy przy podłączaniu czujników i przekaźników
W instalacjach budynkowych błędy wokół GPIO powtarzają się zaskakująco często. Problem nie polega na tym, że samo rozwiązanie jest skomplikowane, tylko na tym, że granica między „działa” a „działa stabilnie” bywa bardzo cienka. Poniżej zestawiam te potknięcia, które najczęściej widzę w praktyce.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Mieszanie poziomów 3,3 V i 5 V | Układ może odczytywać sygnał błędnie albo ulec uszkodzeniu | Sprawdź poziomy logiczne i użyj konwertera poziomów, jeśli to potrzebne |
| Bezpośrednie sterowanie przekaźnikiem lub cewką | Pin jest przeciążany, pojawiają się spadki napięcia i zakłócenia | Użyj tranzystora, MOSFET-a albo gotowego drivera |
| Brak wspólnej masy | Sygnał nie ma punktu odniesienia i zachowuje się losowo | Połącz masy zgodnie ze schematem, chyba że stosujesz izolację galwaniczną |
| Brak pull-up lub pull-down na wejściu | Stan wejścia „pływa” i układ reaguje sam z siebie | Dodaj rezystor podciągający albo wykorzystaj wewnętrzny pull-up |
| Zbyt długie przewody bez ochrony przed zakłóceniami | Wejście łapie fałszywe impulsy | Poprowadź przewód z dala od 230 V, dodaj filtrację i rozważ transmisję różnicową |
| Ignorowanie drgań styków | Jedno naciśnięcie przycisku wygląda jak kilka | Dodaj debounce programowy lub sprzętowy |
Jeśli odległość między elementami zaczyna rosnąć, samo GPIO przestaje być dobrym nośnikiem sygnału. Wtedy lepiej rozważyć magistralę, która lepiej znosi dystans i zakłócenia, niż walczyć z fizyką na granicy możliwości pinu.
Gdzie GPIO rzeczywiście pomaga w domu i na etapie wykończenia
W domu jednorodzinnym albo mieszkaniu z sensownie zaplanowaną automatyką GPIO ma kilka bardzo praktycznych zastosowań. Nie chodzi o „gadżetowość”, tylko o prostą, tanią i przewidywalną integrację z elementami, które już i tak są częścią budynku.
- Przyciski ścienne i sceny oświetlenia - pin odczytuje naciśnięcie, a sterownik uruchamia zaprogramowaną funkcję.
- Kontaktrony w oknach i drzwiach - proste wejście daje informację o otwarciu lub zamknięciu skrzydła.
- Czujniki zalania - szybki sygnał wejściowy pozwala odciąć dopływ wody albo uruchomić alarm.
- Sygnalizacja stanu - LED lub buzzer informuje o awarii, serwisie czy trybie pracy systemu.
- Sterowanie roletami i oświetleniem - samo GPIO nie napędza silnika, ale dobrze współpracuje z modułem wykonawczym.
- Wejścia serwisowe w rozdzielni - przydają się do resetu, testu i podstawowej diagnostyki.
Największą różnicę widać jednak nie w samym działaniu, lecz w tym, jak wcześnie ktoś zaplanował okablowanie. Na etapie wykończenia warto przewidzieć miejsce na sterownik, osobną przestrzeń na przewody niskoprądowe i wyraźne oznaczenie każdego obwodu. Dzięki temu późniejsza rozbudowa nie wymaga kucia ścian ani prowizorycznych obejść.
Co sprawdzam, zanim zamknę instalację
Gdy projekt dotyczy budynku, a nie samej płytki na biurku, robię sobie prostą listę kontrolną. To kilka minut pracy, które potrafią oszczędzić wiele godzin szukania błędu po wykończeniu.
- Czy poziom logiczny pinu jest zgodny z podłączonym urządzeniem, zwykle 3,3 V albo 5 V.
- Czy każde wejście ma ustalony stan spoczynkowy przez pull-up lub pull-down.
- Czy wyjście nie zasila bezpośrednio elementu o większym poborze prądu.
- Czy przewody sygnałowe są prowadzone z dala od kabli 230 V.
- Czy w szafce lub puszce został zachowany dostęp serwisowy do sterownika.
- Czy okablowanie jest opisane tak, żebym po kilku miesiącach nie musiał zgadywać, co do czego prowadzi.
Jeśli mam wskazać jedną rzecz, która naprawdę odróżnia dobrą instalację od przeciętnej, to nie jest nią sama elektronika. To porządek w projekcie, zgodność napięć, sensowna separacja przewodów i świadomość, że GPIO ma wspierać automatykę budynku, a nie dźwigać obciążenia, do którego nie zostało stworzone. Przy takim podejściu system jest prostszy w uruchomieniu, odporniejszy na błędy i dużo łatwiejszy do rozbudowy w przyszłości.
