Najprostszy wzór na napięcie pokazuje, ile energii przypada na jednostkę ładunku, ale w praktyce sama definicja to dopiero początek. W domu przydaje się też wiedza, kiedy liczyć napięcie z pracy i ładunku, kiedy z prawa Ohma, a kiedy po prostu sprawdzić, czy zasilacz, przewód i odbiornik są ze sobą zgodne. To szczególnie ważne przy oświetleniu LED, gniazdach, osprzęcie podtynkowym i wszędzie tam, gdzie jeden błąd potrafi podnieść koszt całej instalacji.
Najważniejsze rzeczy o napięciu w jednym miejscu
- Napięcie to różnica potencjałów między dwoma punktami obwodu, a jego jednostką jest volt (V).
- Najbardziej podstawowa postać zapisu to U = W/q, czyli energia przypadająca na ładunek.
- W obwodach rezystancyjnych najczęściej korzysta się z prawa Ohma: U = I · R.
- W polskiej instalacji domowej spotkasz najczęściej 230 V AC, czyli wartość skuteczną prądu przemiennego.
- Przy długich przewodach i niskim napięciu, na przykład 12 V lub 24 V, spadki napięcia mają dużo większe znaczenie niż przy 230 V.
- Do pomiaru używaj miernika ustawionego na odpowiedni tryb i zawsze sprawdzaj, czy mierzysz napięcie stałe czy przemienne.
Co oznacza napięcie elektryczne i kiedy używa się jego wzoru
W fizyce napięcie opisuje różnicę potencjałów elektrycznych między dwoma punktami. Najprościej rozumieć je jako „energię dostępną na jeden ładunek”, dlatego w zapisie pojawia się zależność U = W/q, gdzie W to praca, a q to ładunek. Jeżeli chcesz czytać oznaczenia bez zgadywania, zapamiętaj jeszcze jedną rzecz: w polskich materiałach szkolnych i technicznych napięcie oznacza się literą U, a jednostką jest V, czyli volt. W praktyce 1 V = 1 J/C, więc jeden volt oznacza jeden dżul pracy na jeden kulomb ładunku.
To nie jest tylko szkolna definicja. Gdy projektujesz albo sprawdzasz instalację w mieszkaniu, dobierasz zasilacz do taśm LED albo oceniasz, czy urządzenie będzie działało poprawnie, właśnie napięcie mówi, z jakim „poziomem zasilania” masz do czynienia. Inaczej podchodzi się do lampy 230 V, inaczej do oświetlenia meblowego 24 V, a jeszcze inaczej do elektroniki zasilanej z USB. W praktyce ja zawsze zaczynam od pytania, czy chodzi o opis zjawiska, czy o realny pomiar w obwodzie, bo od tego zależy dalszy wzór i sposób liczenia.
Ta różnica jest ważna także dlatego, że napięcie samo w sobie nie mówi jeszcze wszystkiego o pracy urządzenia. Dopiero połączenie z prądem, oporem i mocą daje pełny obraz, więc naturalnym następnym krokiem jest sprawdzenie, z jakich zależności korzysta się najczęściej.
Jakie postacie wzoru naprawdę warto znać
W praktyce nie wystarcza jeden zapis. Ja traktuję napięcie jak wielkość, którą można wyprowadzić z kilku stron, zależnie od tego, jakie dane masz pod ręką. Najczęściej spotkasz trzy użyteczne postacie:
| Postać wzoru | Kiedy jej używam | Co z niej wynika |
|---|---|---|
| U = W/q | Gdy chcesz opisać napięcie od strony energii i ładunku | Pokazuje, ile pracy przypada na jednostkę ładunku |
| U = I · R | Gdy znasz natężenie prądu i opór elementu | To najwygodniejsza postać dla prostych obwodów rezystancyjnych |
| U = P/I | Gdy masz moc i natężenie, na przykład z tabliczki znamionowej lub karty katalogowej | Pomaga przeliczyć parametry urządzenia, ale wymaga rozsądnej interpretacji danych |
Warto pamiętać, że prawo Ohma działa najlepiej tam, gdzie obwód zachowuje się liniowo, czyli opór nie zmienia się gwałtownie wraz z temperaturą czy stanem pracy. Dlatego dobrze liczy się nim żarówki, grzałki oporowe, przewody czy proste odbiorniki, ale przy elektronice impulsowej, zasilaczach i sterownikach LED trzeba uważać na to, czy patrzysz na wartości znamionowe, średnie czy skuteczne.
Jeśli chcesz przejść od teorii do praktyki, najlepiej zobaczyć te zależności na konkretnych liczbach. Wtedy od razu widać, dlaczego ten sam wzór zachowuje się inaczej w małym układzie elektronicznym i w domowej instalacji.
Jak policzyć napięcie na prostych przykładach

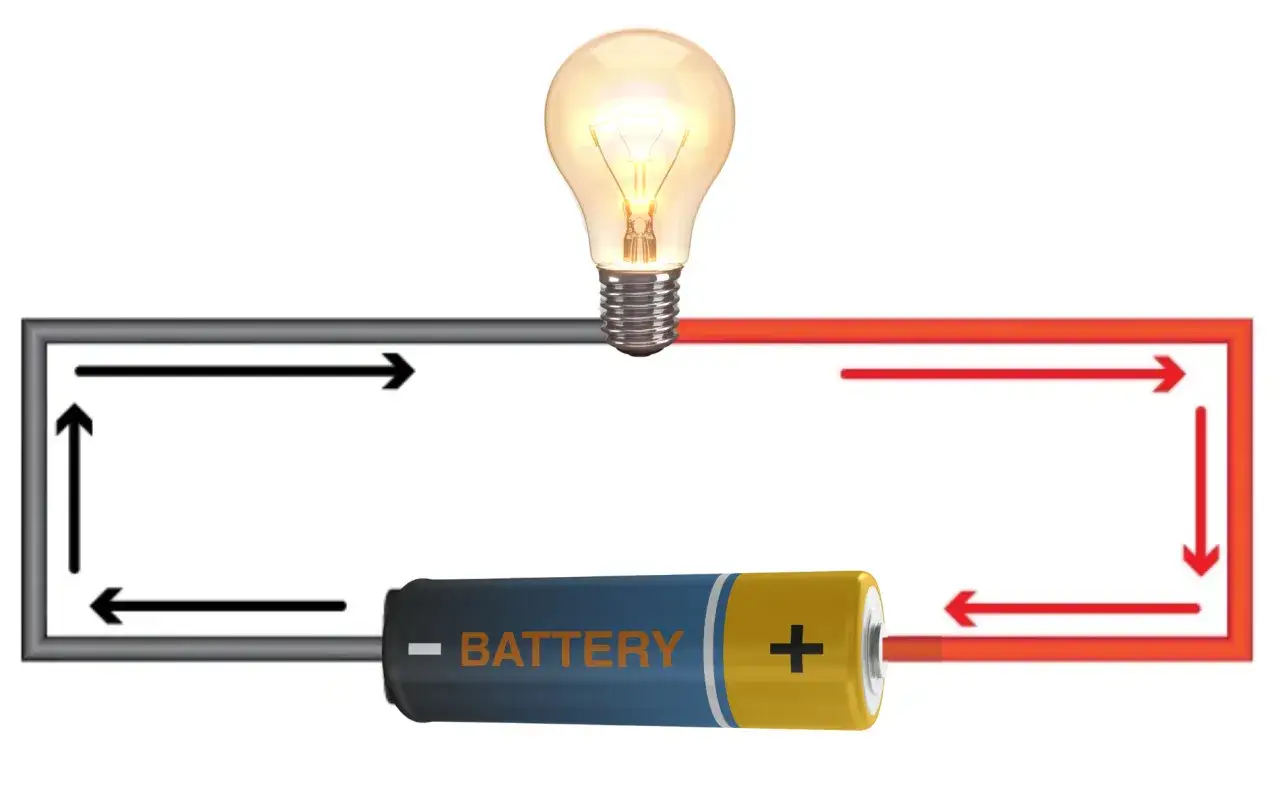

Najprostszy przykład to obwód, w którym znasz natężenie prądu i opór. Jeśli przez element płynie 0,5 A, a jego opór wynosi 12 Ω, to napięcie wynosi 6 V, bo 0,5 · 12 = 6. Taki zapis wygląda banalnie, ale właśnie tak sprawdza się wiele drobnych układów w elektronice użytkowej, na przykład małe moduły, czujniki czy podświetlenia meblowe.
Drugi przykład jest bliższy remontom i wykończeniu wnętrz. Taśma LED 24 V w zabudowie kuchennej może działać idealnie na krótkim odcinku, a przy długiej linii zasilającej zacząć świecić słabiej na końcu. Nie dlatego, że samo napięcie „zniknęło”, tylko dlatego, że na przewodach pojawia się spadek napięcia. Tu liczy się już nie tylko wartość zasilacza, ale też długość przewodu, jego przekrój i pobór prądu. Przy niskich napięciach, takich jak 12 V, ten problem wychodzi szybciej niż przy 230 V.
Trzeci przykład dotyczy urządzeń sieciowych. W polskim gniazdku masz zwykle 230 V prądu przemiennego, czyli wartość skuteczną, nie szczytową. To oznacza, że czytając parametry oprawy, zasilacza albo transformatora, trzeba patrzeć na rodzaj prądu i napięcia, a nie tylko na samą liczbę. W praktyce najlepiej działa prosta zasada: jeśli urządzenie ma tabliczkę znamionową, porównuję najpierw napięcie zasilania, potem moc, a dopiero na końcu prąd roboczy.
Po takich przykładach łatwiej zrozumieć, że napięcie w domu nie jest abstrakcją z podręcznika, tylko parametrem, który decyduje o tym, czy instalacja będzie działała stabilnie i bezpiecznie.
Dlaczego w instalacji domowej napięcie nie zawsze wygląda tak samo
W polskiej instalacji jednofazowej standardem jest 230 V i 50 Hz, ale w praktyce nie oznacza to idealnie sztywnej wartości co do jednego wolta. Napięcie może lekko się wahać zależnie od obciążenia sieci, długości obwodu i jakości połączeń. W domu zwykle nie jest to problem, dopóki urządzenia są dobrane poprawnie i przewody nie są przeciążone.
Najwięcej kłopotów widzę przy dwóch sytuacjach. Pierwsza to długie odcinki przewodów przy oświetleniu ogrodowym, schodowym albo meblowym. Druga to instalacje niskonapięciowe, gdzie każdy dodatkowy metr kabla ma większy wpływ na efekt końcowy. Właśnie dlatego system 24 V bywa rozsądniejszy niż 12 V przy dłuższych trasach: mniejszy prąd to mniejsze straty, a więc stabilniejsze świecenie i mniej niespodzianek po montażu.
Warto też rozróżnić napięcie znamionowe od realnego zachowania urządzenia. Sprzęt opisany jako 230 V jest projektowany z myślą o takim zasilaniu, ale to nie znaczy, że każda chwilowa zmiana wywoła awarię. Jeśli jednak oświetlenie przygasa, zasilacz się grzeje albo bezpiecznik wybija bez wyraźnej przyczyny, napięcie nie powinno być jedynym parametrem, który sprawdzasz. Tu bardzo często problem leży w połączeniach, przekroju przewodu albo błędnym doborze zasilacza do obciążenia.
Skoro napięcie potrafi zmieniać się w zależności od warunków, trzeba wiedzieć, jak mierzyć je poprawnie, zamiast zgadywać po wyglądzie instalacji.
Jak mierzyć napięcie bez wpadania w typowe błędy
Do pomiaru używam multimetru, ale tylko wtedy, gdy wiem, czy mam do czynienia z prądem stałym czy przemiennym. To podstawowa sprawa: na mierniku wybierasz tryb V DC albo V AC, a nie przypadkowy zakres. Czarny przewód trafia do gniazda COM, czerwony do wejścia oznaczonego zwykle jako V. Pomiar wykonuje się równolegle do punktów, między którymi chcesz odczytać napięcie.
W instalacji domowej nie chodzi tylko o poprawny odczyt, ale też o bezpieczeństwo. Jeśli nie masz doświadczenia, mierz wyłącznie wtedy, gdy znasz budowę obwodu i masz miernik z odpowiednią kategorią bezpieczeństwa do pracy przy instalacjach domowych. Przy gniazdku 230 V nie ma miejsca na improwizację, bo jeden błąd w ustawieniu miernika może skończyć się uszkodzeniem sprzętu albo porażeniem. W praktyce ja najpierw sprawdzam ustawienie zakresu, potem stan przewodów pomiarowych, a dopiero później przykładam sondy do punktów pomiarowych.
Dobrą wskazówką jest też to, by nie mylić pomiaru napięcia z pomiarem natężenia. Wiele awarii miernika bierze się z tego, że użytkownik zostawia przewód w niewłaściwym gnieździe i próbuje mierzyć wszystko jednym ustawieniem. To pozornie drobiazg, ale przy pracy w rozdzielnicy, przy zasilaczu LED lub przy puszce instalacyjnej bywa najdroższą pomyłką całego dnia.
Kiedy już wiesz, jak mierzyć, łatwiej zobaczyć, gdzie ludzie najczęściej popełniają błędy przy samej interpretacji wyniku.
Najczęstsze pomyłki przy interpretacji napięcia
Największy problem nie polega na samym wzorze, tylko na mieszaniu pojęć. Oto błędy, które widzę najczęściej:
- Mylenie napięcia z natężeniem. Napięcie mówi o różnicy potencjałów, a natężenie o przepływie ładunku. To nie jest to samo i nie da się ich używać zamiennie.
- Ignorowanie rodzaju prądu. 230 V AC i 230 V DC to nie jest identyczny przypadek, nawet jeśli liczba wygląda tak samo.
- Liczenie bez uwzględnienia spadków na przewodach. Przy taśmach LED, długich obwodach i cienkich kablach wynik z samego zasilacza bywa mylący.
- Zakładanie, że każdy odbiornik zachowuje się jak opornik. Zasilacze impulsowe, silniki i elektronika sterująca potrafią pobierać prąd w sposób, który nie pasuje do uproszczonego modelu.
- Patrzenie tylko na napięcie znamionowe. Urządzenie może mieć właściwe napięcie, ale niepasującą moc, prąd albo złą biegunowość przy zasilaniu stałym.
W praktyce najwięcej usterek w domowych instalacjach nie wynika z „złego wzoru”, tylko z pośpiechu i zbyt prostego czytania tabliczki znamionowej. Ja zawsze powtarzam sobie jedno pytanie: czy ten parametr opisuje źródło, przewód, czy odbiornik? To od razu porządkuje cały temat.
Gdy to rozdzielisz, napięcie przestaje być abstrakcyjną wielkością z lekcji fizyki, a zaczyna działać jak użyteczne narzędzie przy remoncie, montażu i doborze osprzętu.
Co sprawdzam przed wyborem zasilania do domu i elektroniki
Jeśli mam podjąć praktyczną decyzję, zwykle sprawdzam pięć rzeczy: napięcie wejściowe, napięcie wyjściowe, rodzaj prądu, moc oraz długość przewodów. To wystarcza, żeby uniknąć większości nieporozumień przy oświetleniu LED, czujnikach, sterownikach i drobnej automatyce domowej. W aranżacjach wnętrz szczególnie często dotyczy to podświetleń meblowych, listew schodowych i zabudów wykonywanych na wymiar, gdzie zasilacz musi pasować nie tylko do lampy, ale też do warunków montażu.
- Do prostego obwodu rezystancyjnego używam U = I · R.
- Przy urządzeniach z tabliczką znamionową najpierw sprawdzam zgodność napięcia i rodzaju prądu.
- Przy LED-ach zwracam uwagę na 12 V albo 24 V, bo od tego zależy dobór zasilacza i długość możliwego odcinka.
- Przy gniazdach i obwodach sieciowych traktuję 230 V jako punkt odniesienia, ale nie jako jedyną informację.
- Gdy coś zaczyna się grzać, migotać albo słabiej działać na końcu linii, sprawdzam spadek napięcia i połączenia, a nie tylko samą moc urządzenia.
Jeśli miałbym zostawić jedną praktyczną myśl, to powiedziałbym tak: napięcie jest dobrze opisane tylko wtedy, gdy wiesz, w jakim obwodzie występuje, jaką ma jednostkę, czy mierzysz prąd stały czy przemienny i czy instalacja nie traci go po drodze. To właśnie te detale najczęściej decydują, czy oświetlenie działa równo, zasilacz pracuje bezpiecznie, a montaż nie wymaga poprawek po kilku dniach.
