Tranzystor bipolarny - jak go używać i nie spalić?

Tranzystor bipolarny (BJT) to jeden z tych elementów, które w prostych układach potrafią zrobić dużą różnicę: pozwala sterować większym obciążeniem niewielkim prądem, a przy tym nadal daje się łatwo zrozumieć i policzyć. W praktyce najczęściej używa się go do przełączania przekaźników, LED-ów, małych silników i prostych stopni wzmacniających. Poniżej pokazuję, jak działa, jak czytać jego parametry i kiedy lepiej sięgnąć po inny element.

Jak działa sterowanie prądem w tym elemencie

W środku mamy trzy wyprowadzenia: bazę, emiter i kolektor. To właśnie prąd bazy otwiera drogę dla znacznie większego prądu kolektora, dlatego ten element zachowuje się inaczej niż zwykły przełącznik. W uproszczeniu można przyjąć zależność I_C ≈ β · I_B, ale tylko wtedy, gdy tranzystor pracuje w obszarze aktywnym.

Ja patrzę na niego jak na element, który ma trzy praktyczne stany pracy. W odcięciu prawie nie przewodzi, w obszarze aktywnym wzmacnia sygnał, a w nasyceniu działa jak zamknięty klucz. To rozróżnienie jest ważne, bo przy prostym sterowaniu oświetleniem, przekaźnikiem czy wentylatorem zazwyczaj nie interesuje mnie eleganckie wzmacnianie, tylko pewne przełączenie.

Warto też pamiętać, że złącze baza-emiter zachowuje się jak dioda krzemowa i zwykle wymaga około 0,6-0,8 V, żeby zacząć przewodzić. To nie jest sztywna granica „włącz/wyłącz”, tylko praktyczny punkt orientacyjny. Przy pracy jako klucz liczy się więc nie samo napięcie na bazie, lecz to, czy układ naprawdę dociąga tranzystor do nasycenia.

Texas Instruments w swoich materiałach pokazuje właśnie takie podejście: najpierw zakłada się pracę w obszarze aktywnym, a potem sprawdza, czy napięcie kolektor-emiter nie wymusza nasycenia. To dobra metoda również w projektach domowych, bo pozwala uniknąć zgadywania. Następny krok to wybór odpowiedniego typu i sposobu podłączenia.

NPN i PNP w praktyce, nie tylko w teorii

Najprościej rozróżnić je po kierunku sterowania. W układzie NPN baza musi być wyżej od emitera o około 0,7 V, a w PNP baza musi być niżej od emitera o podobną wartość. To przekłada się bezpośrednio na sposób podłączenia w układzie i na to, czy łatwiej sterować element od strony masy, czy od strony plusa.

W praktyce zaczynam od NPN, bo łatwiej go użyć w prostym układzie z logiką 3,3 V lub 5 V. PNP też ma sens, ale wymaga większej uwagi przy polaryzacji i często komplikuje sterowanie. Jeżeli ktoś myli kolektor z emiterem albo źle interpretuje kierunek prądu, układ potrafi działać „prawie dobrze”, co jest najgorszym możliwym scenariuszem podczas uruchamiania.

Ta różnica ma znaczenie zwłaszcza wtedy, gdy tranzystor ma pracować przy oświetleniu LED, sterowaniu przekaźnikiem albo w prostym module automatyki do rolet czy wentylacji. Dalej warto już spojrzeć na parametry, które decydują, czy dany model naprawdę nadaje się do zadania.

Parametry z noty katalogowej, które naprawdę trzeba czytać

Największy błąd początkujących polega na tym, że patrzą wyłącznie na wzmocnienie. Ja robię odwrotnie: najpierw sprawdzam napięcie, prąd, moc i warunki pracy, dopiero później interesuje mnie β. Dzieje się tak dlatego, że w katalogach ten sam parametr bywa mierzony w różnych warunkach, więc bez sprawdzenia test conditions łatwo wyciągnąć złą wnioski.

Przy typowych zastosowaniach przełączających sensowne jest myślenie o V_CE(sat), a nie o idealnym wzmocnieniu z katalogu. W praktyce nasycenie bywa rzędu 0,1-0,3 V przy niewielkich prądach, ale wraz ze wzrostem obciążenia ta wartość potrafi wyraźnie rosnąć. Dlatego ten sam model może wyglądać dobrze na papierze, a gorzej pod realnym obciążeniem.

Jeśli trzeba to ująć jednym zdaniem, ja najpierw pytam: ile prądu naprawdę popłynie, jak duży będzie spadek napięcia i czy układ ma się grzać czy tylko przełączać. Po takim sprawdzeniu łatwiej przejść do wyboru konkretnego zastosowania.

Gdzie sprawdza się najlepiej w elektronice domowej

Ten typ tranzystora najlepiej czuje się tam, gdzie trzeba szybko i prosto sterować niewielkim lub średnim obciążeniem. W projektach związanych z budynkiem i wnętrzem najczęściej widzę go przy oświetleniu, sygnalizacji, małych napędach i prostych układach automatyki. To nie jest rozwiązanie „na wszystko”, ale w swoim zakresie jest zaskakująco praktyczne.

• Przekaźniki w sterowaniu oświetleniem - prosty układ, łatwy do uruchomienia, ale obowiązkowo z diodą gaszącą równolegle do cewki.
• LED-y i listwy pomocnicze - dobry do małych sekcji podświetlenia, sygnalizacji stanu albo sterowania czujnikiem zmierzchu.
• Buzzery i sygnalizatory - tu liczy się szybkie przełączenie i niski koszt, więc BJT nadal bywa bardzo rozsądnym wyborem.
• Małe wentylatory i siłowniki - działa dobrze, o ile prąd nie jest zbyt duży i układ ma porządnie policzoną moc strat.
• Interfejsy czujników - przy prostych układach pomiarowych łatwo wykorzystać go do wzmocnienia lub separacji sygnału.

W takich zastosowaniach szczególnie cenię prostotę. Jeden rezystor bazy, odpowiedni tranzystor i poprawnie dobrana dioda przy obciążeniu indukcyjnym potrafią rozwiązać problem szybciej niż rozbudowany kontroler. Oczywiście pod warunkiem, że nie próbujemy na siłę pchać przez niego zbyt dużego prądu.

Właśnie tu pojawia się granica opłacalności. Przy większych prądach, niskim napięciu sterującym albo gdy zależy mi na wysokiej sprawności, często lepiej przejść na MOSFET. Zanim jednak do tego dojdę, zawsze liczę sam układ sterowania.

Jak go dobrać do obciążenia i nie spalić na starcie

Najprostsza metoda doboru jest zaskakująco skuteczna, jeśli trzymam się kilku kroków i nie ufam „na oko”.

1. Najpierw ustalam prąd obciążenia, bo od niego zależy wszystko inne.
2. Następnie sprawdzam, czy układ ma pracować jako klucz, czy jako wzmacniacz. Do przekaźnika, LED-a albo cewki interesuje mnie głównie nasycenie.
3. Do przełączania przyjmuję bezpiecznie wymuszone β około 10, a nie katalogowe wzmocnienie z idealnych warunków.
4. Liczę prąd bazy: I_B = I_C / 10.
5. Dobieram rezystor bazy: R_B ≈ (V_drive - 0,7 V) / I_B.
6. Sprawdzam moc strat: w nasyceniu zwykle wystarcza przybliżenie P ≈ V_CE(sat) · I_C.
7. Jeśli obciążenie jest indukcyjne, dodaję diodę równoległą do cewki.

Przykład jest prosty. Załóżmy, że mikrokontroler 5 V ma sterować obciążeniem 100 mA. Dla bezpiecznego nasycenia przyjmuję prąd bazy około 10 mA. Rezystor bazy wychodzi więc w przybliżeniu (5 V - 0,7 V) / 0,01 A = 430 Ω, czyli praktycznie wybieram 390 Ω lub 470 Ω. To już daje działający punkt startowy, a nie zgadywanie.

Jeżeli jednak wyjście sterujące może oddać tylko kilka miliamperów, ten układ przestaje być wygodny. Wtedy zamiast śrubować prąd bazy, zwykle rozważam dodatkowy stopień sterujący albo od razu MOSFET. To nie jest porażka projektu, tylko normalny moment, w którym zmienia się technologia.

Warto też pamiętać o rezerwie termicznej. Nawet jeśli sam spadek napięcia w nasyceniu wygląda niewinnie, dłuższa praca przy podwyższonej temperaturze i słabym chłodzeniu potrafi zaskoczyć. Dlatego przy projektach do szafek sterowniczych, rozdzielni pomocniczych czy modułów oświetleniowych zawsze patrzę nie tylko na prąd, ale i na temperaturę otoczenia.

Kiedy lepiej wybrać inny element i co sprawdzić przed uruchomieniem

W prostych układach BJT jest bardzo sensowny, ale nie zawsze najlepszy. Gdy obciążenie rośnie, napięcie sterujące jest niskie, a sprawność zaczyna mieć znaczenie, MOSFET zwykle wygrywa niższymi stratami i mniejszym zapotrzebowaniem na prąd sterujący. Z drugiej strony, przy niewielkich prądach i prostych układach przełączających BJT nadal bywa szybszy do wdrożenia i łatwiejszy do zrozumienia.

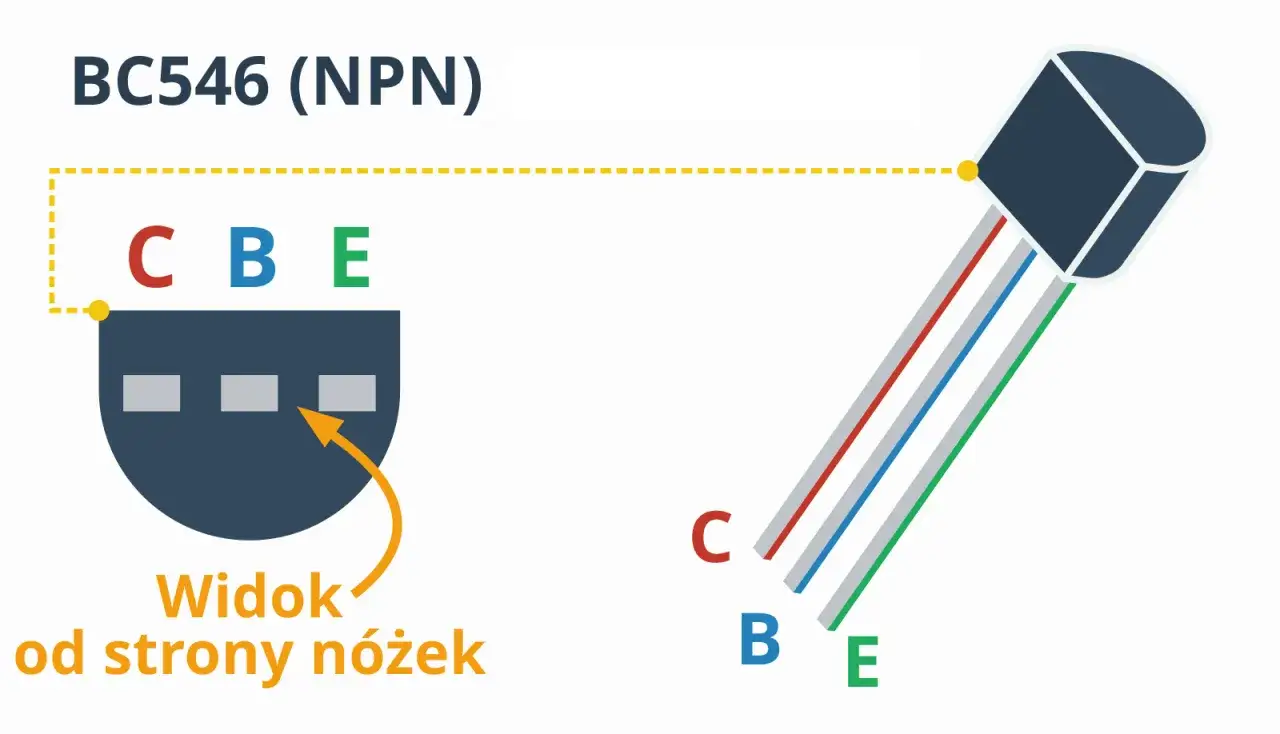

• Sprawdzam pinout konkretnej obudowy, bo kolejność wyprowadzeń nie zawsze jest intuicyjna.
• Upewniam się, że masa sterowania i masa obciążenia są wspólne, jeśli układ tego wymaga.
• Weryfikuję, czy rezystor bazy jest faktycznie wlutowany i ma właściwą wartość.
• Przy cewce, przekaźniku lub silniku dodaję diodę gaszącą, zanim w ogóle podam zasilanie.
• Sprawdzam, czy obciążenie nie przekracza prądu i mocy katalogowej po rozgrzaniu układu.
• Na koniec testuję układ przy najgorszym realnym przypadku, a nie tylko na stole z idealnym zasilaczem.

Jeżeli te punkty są spełnione, układ zwykle działa od pierwszego uruchomienia. W praktyce to właśnie poprawny dobór prądu bazy, ochrona obciążenia indukcyjnego i sprawdzenie warunków z noty katalogowej decydują o sukcesie bardziej niż sam wybór konkretnego modelu.
