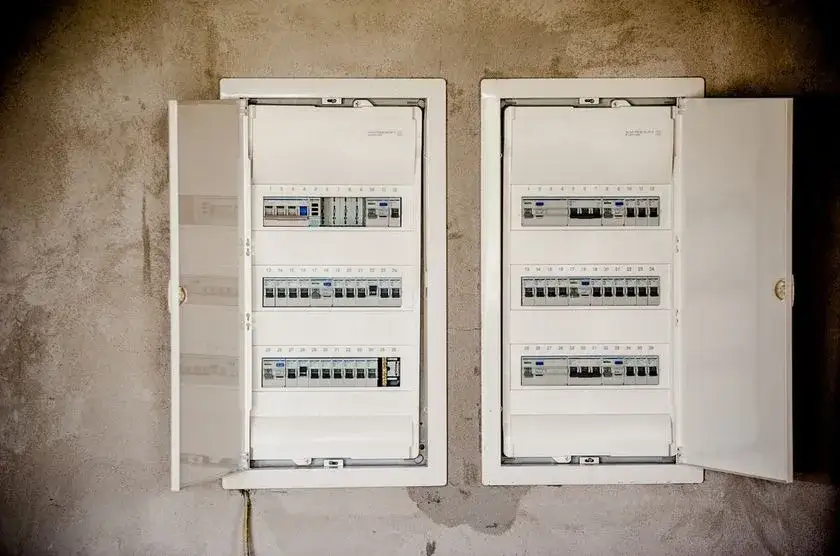

Rozdzielnica w Domu Jednorodzinnym: Jak Zaplanować Instalację?

Planowanie instalacji rozdzielnicy w domu jednorodzinnym to kluczowy etap budowy lub modernizacji. Odpowiednio zaprojektowana rozdzielnica zapewnia bezpieczeństwo, efektywność i wygodę użytkowania instalacji elektrycznej. W tym artykule omówimy, jak krok po kroku zaplanować instalację rozdzielnicy, uwzględniając najważniejsze aspekty techniczne i praktyczne rozwiązania.

Rodzaje rozdzielnic: wybór odpowiedniego typu

Wybór odpowiedniego typu rozdzielnicy w domu jednorodzinnym to kluczowy etap planowania instalacji elektrycznej. Dostępne są różne rodzaje rozdzielnic, które różnią się wielkością, materiałem wykonania oraz przeznaczeniem. Najczęściej spotykane to rozdzielnice natynkowe, podtynkowe oraz wolnostojące.

Rozdzielnice natynkowe są montowane na powierzchni ściany, co ułatwia ich instalację i późniejszy dostęp. Są idealne do domów, w których instalacja elektryczna jest już wykonana, a my chcemy ją zmodernizować. Podtynkowe z kolei są wbudowane w ścianę, co daje estetyczny wygląd, ale wymaga więcej pracy przy montażu.

Wolnostojące rozdzielnice są rzadziej stosowane w domach jednorodzinnych, ale mogą być przydatne w przypadku większych posesji lub gdy mamy dodatkowe budynki gospodarcze. Przy wyborze typu rozdzielnicy warto uwzględnić nie tylko aspekty estetyczne, ale przede wszystkim funkcjonalność i łatwość obsługi.

Materiał wykonania rozdzielnicy również ma znaczenie. Najpopularniejsze są plastikowe, które są lekkie i odporne na korozję. Metalowe rozdzielnice oferują lepszą ochronę przed zakłóceniami elektromagnetycznymi, co może być istotne w niektórych przypadkach. Wybierając rodzaj rozdzielnicy, warto skonsultować się z elektrykiem, który pomoże dobrać najlepsze rozwiązanie do naszych potrzeb.

Innowacyjne rozwiązania w rozdzielnicach domowych

W ostatnich latach pojawiły się na rynku innowacyjne rozwiązania, które znacznie zwiększają funkcjonalność rozdzielnic w domach jednorodzinnych. Jednym z nich są rozdzielnice z wbudowanymi modułami smart home, które umożliwiają zdalne zarządzanie instalacją elektryczną za pomocą smartfona lub tabletu.

Innym ciekawym rozwiązaniem są rozdzielnice z wbudowanymi licznikami energii dla poszczególnych obwodów. Pozwala to na dokładne monitorowanie zużycia prądu w różnych częściach domu, co może pomóc w optymalizacji kosztów energii elektrycznej. Te nowoczesne rozwiązania, choć droższe na początku, mogą przynieść znaczne oszczędności w dłuższej perspektywie.

Lokalizacja rozdzielnicy: gdzie najlepiej ją umieścić?

Odpowiednia lokalizacja rozdzielnicy w domu jednorodzinnym ma kluczowe znaczenie dla wygody użytkowania i bezpieczeństwa instalacji elektrycznej. Najczęściej wybieranym miejscem jest przedpokój lub korytarz, gdyż zapewnia to łatwy dostęp w przypadku konieczności wyłączenia prądu lub wymiany bezpieczników.

Warto pamiętać, że rozdzielnica powinna być umieszczona w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła i wilgoci. Unikajmy montażu w łazienkach, kuchniach czy piwnicach, gdzie wilgotność powietrza może być wyższa. Ważne jest również, aby rozdzielnica była zainstalowana na wysokości umożliwiającej wygodną obsługę – zwykle jest to około 1,4-1,6 metra nad podłogą.

Przy wyborze lokalizacji rozdzielnicy należy wziąć pod uwagę także przebieg instalacji elektrycznej w domu. Idealne miejsce powinno znajdować się blisko głównego przyłącza energetycznego, co pozwoli zminimalizować długość kabli i ułatwi ewentualne naprawy czy modernizacje w przyszłości.

Pamiętajmy również o estetyce – choć funkcjonalność jest najważniejsza, warto zadbać o to, aby rozdzielnica nie psuła wyglądu wnętrza. W przypadku rozdzielnic natynkowych można rozważyć zastosowanie dekoracyjnych drzwiczek lub umieszczenie jej w specjalnej szafce, która będzie harmonizować z wystrojem pomieszczenia.

Czytaj więcej: Biały Montaż: Ile Kosztuje Wykończenie Łazienki? Sprawdź Ceny

Dobór wielkości i pojemności skrzynki rozdzielczej

Właściwy dobór wielkości i pojemności skrzynki rozdzielczej jest kluczowy dla prawidłowego funkcjonowania instalacji elektrycznej w domu jednorodzinnym. Przy planowaniu należy wziąć pod uwagę nie tylko obecne potrzeby, ale również potencjalne rozbudowy systemu w przyszłości.

Standardowa rozdzielnica w domu jednorodzinnym powinna mieć co najmniej 24-36 modułów. To zapewni miejsce na podstawowe zabezpieczenia, takie jak wyłącznik główny, różnicowo-prądowy oraz zabezpieczenia poszczególnych obwodów. Jednak coraz częściej rekomenduje się instalowanie większych rozdzielnic, nawet do 54-72 modułów, co daje więcej elastyczności.

Przy doborze wielkości skrzynki warto uwzględnić także dodatkowe urządzenia, takie jak liczniki energii, zabezpieczenia przeciwprzepięciowe czy elementy automatyki domowej. Pamiętajmy, że lepiej wybrać nieco większą rozdzielnicę, niż później borykać się z brakiem miejsca na nowe zabezpieczenia czy urządzenia.

Pojemność skrzynki rozdzielczej powinna być dostosowana do mocy przyłączeniowej domu oraz liczby i rodzaju planowanych obwodów. W typowym domu jednorodzinnym potrzebujemy osobnych obwodów dla oświetlenia, gniazdek, urządzeń o dużym poborze mocy (jak piekarnik czy płyta indukcyjna), a także dla zewnętrznych instalacji, takich jak oświetlenie ogrodu czy brama garażowa.

Zabezpieczenia w rozdzielnicy: jakie wybrać i dlaczego?

Wybór odpowiednich zabezpieczeń do rozdzielnicy w domu jednorodzinnym jest kluczowy dla bezpieczeństwa mieszkańców i ochrony instalacji elektrycznej. Podstawowym elementem jest główny wyłącznik prądu, który pozwala na szybkie odcięcie zasilania w całym domu w sytuacji awaryjnej lub podczas prac konserwacyjnych.

Kolejnym niezbędnym zabezpieczeniem jest wyłącznik różnicowoprądowy, który chroni przed porażeniem prądem elektrycznym. W nowoczesnych instalacjach stosuje się często kilka wyłączników różnicowoprądowych, przypisanych do różnych grup obwodów, co zwiększa selektywność zabezpieczeń i komfort użytkowania.

Dla każdego obwodu w domu należy zastosować odpowiednie zabezpieczenie nadprądowe. Najczęściej są to wyłączniki nadprądowe, dobrane do przewidywanego obciążenia danego obwodu. Dla przykładu, obwody oświetleniowe zazwyczaj zabezpiecza się wyłącznikami 10A, a obwody gniazdkowe 16A.

Warto rozważyć także instalację ograniczników przepięć, które chronią urządzenia elektryczne przed szkodliwymi skokami napięcia. Jest to szczególnie istotne w rejonach, gdzie często występują burze lub w domach z zewnętrzną instalacją odgromową.

Typ zabezpieczenia	Funkcja	Zalecane zastosowanie
Główny wyłącznik prądu	Odcięcie zasilania całego domu	Obowiązkowy w każdej instalacji
Wyłącznik różnicowoprądowy	Ochrona przed porażeniem	Minimum jeden na całą instalację, zalecane więcej
Wyłącznik nadprądowy	Ochrona obwodów przed przeciążeniem	Dla każdego obwodu osobno
Ogranicznik przepięć	Ochrona przed skokami napięcia	Zalecany, szczególnie w rejonach burzowych

Nowoczesne zabezpieczenia w inteligentnych domach

W erze smart home, rozdzielnice w domach jednorodzinnych coraz częściej wyposażane są w zaawansowane systemy zabezpieczeń. Jednym z ciekawych rozwiązań są inteligentne wyłączniki, które można kontrolować zdalnie za pomocą aplikacji na smartfonie. Umożliwiają one nie tylko włączanie i wyłączanie obwodów, ale także monitorowanie zużycia energii w czasie rzeczywistym.

Innym innowacyjnym rozwiązaniem są zabezpieczenia z funkcją autodiagnostyki. Takie urządzenia potrafią wykryć potencjalne problemy w instalacji elektrycznej, zanim staną się one poważnym zagrożeniem. Mogą na przykład zidentyfikować przegrzewający się przewód czy niestabilne napięcie, a następnie wysłać powiadomienie do właściciela domu lub automatycznie odciąć zasilanie problematycznego obwodu.

Pamiętaj, że nawet najnowocześniejsze zabezpieczenia nie zastąpią regularnych przeglądów instalacji elektrycznej przez wykwalifikowanego elektryka. Bezpieczeństwo w domu to kwestia nie tylko technologii, ale przede wszystkim odpowiedzialnego podejścia do eksploatacji instalacji elektrycznej.

Planowanie obwodów elektrycznych w domu jednorodzinnym

Prawidłowe planowanie obwodów elektrycznych to podstawa funkcjonalnej instalacji w domu jednorodzinnym. Rozpoczynając projekt, warto podzielić obwody na kilka głównych kategorii: oświetleniowe, gniazdkowe oraz dedykowane dla urządzeń o dużym poborze mocy.

Obwody oświetleniowe powinny być zaprojektowane z uwzględnieniem rozmieszczenia punktów świetlnych w każdym pomieszczeniu. Dobrą praktyką jest planowanie osobnych obwodów dla każdej kondygnacji lub strefy domu. To ułatwia zarządzanie oświetleniem i zwiększa bezpieczeństwo w przypadku awarii jednego z obwodów.

Dla obwodów gniazdkowych warto przyjąć zasadę, że każde pomieszczenie powinno mieć przynajmniej jeden osobny obwód. W przypadku kuchni czy gabinetu, gdzie wykorzystuje się więcej urządzeń elektrycznych, należy zaplanować kilka niezależnych obwodów. Pamiętajmy też o gniazdkach zewnętrznych, które przydadzą się do oświetlenia ogrodu czy zasilania narzędzi.

Urządzenia o dużym poborze mocy, takie jak piekarnik, płyta indukcyjna czy klimatyzacja, wymagają osobnych, dedykowanych obwodów. To samo dotyczy specjalistycznego sprzętu, jak np. pompa ciepła czy system alarmowy. Takie podejście zapewnia stabilność zasilania i minimalizuje ryzyko przeciążenia instalacji.

Zaawansowane planowanie obwodów w inteligentnym domu

W przypadku inteligentnych domów, planowanie obwodów elektrycznych nabiera nowego wymiaru. Warto uwzględnić możliwość integracji z systemami automatyki domowej, co może wymagać dodatkowych obwodów sterujących. Przykładowo, osobne obwody dla rolet elektrycznych czy systemu rekuperacji mogą znacznie ułatwić późniejszą automatyzację.

Planując obwody w inteligentnym domu, nie zapomnijmy o zasilaniu dla centralek sterujących i routerów Wi-Fi. Te urządzenia często wymagają nieprzerwanych dostaw energii, dlatego warto rozważyć dla nich osobny, zabezpieczony obwód, ewentualnie z podtrzymaniem bateryjnym.

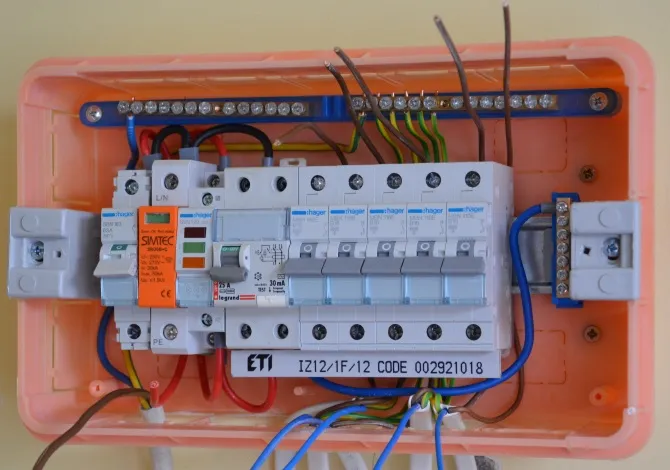

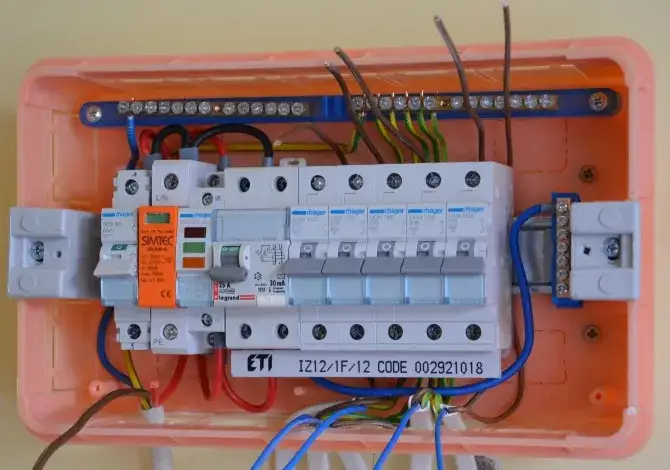

Przewody i okablowanie: jak prawidłowo rozmieścić?

Prawidłowe rozmieszczenie przewodów i okablowania w rozdzielnicy domu jednorodzinnego jest kluczowe dla bezpieczeństwa i efektywności instalacji elektrycznej. Podstawową zasadą jest zachowanie porządku i przejrzystości - każdy przewód powinien być łatwo identyfikowalny i dostępny w razie potrzeby.

Rozpoczynając układanie przewodów, warto zastosować system oznaczania kolorami lub etykietami. Ułatwi to późniejszą identyfikację poszczególnych obwodów. Przewody fazowe, neutralne i ochronne powinny być prowadzone oddzielnie, z zachowaniem odpowiednich odległości. Unikajmy krzyżowania się przewodów różnych obwodów, aby zminimalizować ryzyko zakłóceń.

Przy prowadzeniu przewodów w rozdzielnicy, pamiętajmy o zostawieniu zapasu długości. Pozwoli to na ewentualne przyszłe modyfikacje bez konieczności wymiany całego okablowania. Warto też zadbać o właściwe mocowanie przewodów - luźne kable mogą się przegrzewać lub uszkodzić podczas prac konserwacyjnych.

Nie zapomnijmy o właściwym doborze przekrojów przewodów do planowanego obciążenia obwodów. Zbyt cienkie przewody mogą się przegrzewać, co stanowi poważne zagrożenie pożarowe. Z kolei przewody o zbyt dużym przekroju to niepotrzebny koszt i trudności w instalacji.

Pamiętaj, że prawidłowe rozmieszczenie przewodów to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Dobrze zorganizowana rozdzielnica ułatwia konserwację i ewentualne naprawy w przyszłości.

Modernizacja istniejącej instalacji: na co zwrócić uwagę?

Modernizacja istniejącej instalacji elektrycznej w domu jednorodzinnym to często konieczność, szczególnie w starszych budynkach. Rozpoczynając ten proces, warto najpierw przeprowadzić dokładną ocenę stanu obecnej instalacji. Sprawdźmy, czy przewody nie są uszkodzone, a ich przekrój odpowiada obecnym normom i potrzebom.

Jednym z kluczowych aspektów modernizacji jest dostosowanie rozdzielnicy do współczesnych standardów. Często wiąże się to z wymianą starej skrzynki na nową, o większej pojemności. Pozwoli to na instalację nowoczesnych zabezpieczeń, takich jak wyłączniki różnicowoprądowe czy ograniczniki przepięć.

Przy okazji modernizacji warto rozważyć dodanie nowych obwodów, szczególnie dla urządzeń, które nie były popularne w czasie budowy domu, jak klimatyzatory czy ładowarki do samochodów elektrycznych. Pamiętajmy też o zwiększeniu liczby gniazdek w pomieszczeniach, gdzie często korzystamy z urządzeń elektrycznych.

Nie zapomnijmy o aspekcie energooszczędności. Wymiana starego okablowania na nowe, o lepszych parametrach, może przyczynić się do redukcji strat energii. Warto też rozważyć instalację inteligentnych liczników energii, które pomogą w monitorowaniu i optymalizacji zużycia prądu.

Wyzwania przy modernizacji starych instalacji

Modernizacja instalacji elektrycznej w starszych domach często wiąże się z dodatkowymi wyzwaniami. Jednym z nich może być konieczność dostosowania instalacji do obecnie obowiązujących norm bezpieczeństwa. W niektórych przypadkach może to oznaczać konieczność gruntownej przebudowy części instalacji.

Innym wyzwaniem jest integracja nowych elementów ze starą instalacją. Czasem może się okazać, że lepszym rozwiązaniem jest całkowita wymiana instalacji, niż próba łączenia starych i nowych elementów. Decyzję taką warto podjąć po konsultacji z doświadczonym elektrykiem.

Inteligentne rozwiązania w rozdzielnicy domowej

Inteligentne rozwiązania w rozdzielnicy domu jednorodzinnego to przyszłość instalacji elektrycznych. Nowoczesne systemy umożliwiają nie tylko zdalne zarządzanie energią, ale także optymalizację jej zużycia. Jednym z popularnych rozwiązań są inteligentne wyłączniki, które można kontrolować za pomocą smartfona.

Systemy monitorowania energii to kolejny krok w kierunku inteligentnego zarządzania domem. Pozwalają one na szczegółową analizę zużycia prądu przez poszczególne urządzenia, co umożliwia identyfikację największych "pożeraczy" energii i optymalizację ich pracy. To nie tylko oszczędność pieniędzy, ale także dbałość o środowisko.

Integracja rozdzielnicy z systemem smart home otwiera nowe możliwości. Możemy na przykład zaprogramować automatyczne wyłączanie określonych obwodów w nocy lub gdy nikogo nie ma w domu. To nie tylko wygoda, ale także zwiększone bezpieczeństwo - minimalizujemy ryzyko pożaru spowodowanego przez zapomniane, włączone urządzenia.

Warto też rozważyć instalację inteligentnych zabezpieczeń, które potrafią wykryć nieprawidłowości w pracy instalacji i automatycznie odciąć zasilanie w przypadku zagrożenia. Takie rozwiązania mogą uchronić nasz dom przed poważnymi awariami czy pożarem.

Rozwiązanie	Korzyści	Potencjalne wyzwania
Inteligentne wyłączniki	Zdalne zarządzanie, automatyzacja	Koszty instalacji, konieczność stabilnego internetu
System monitorowania energii	Optymalizacja zużycia, oszczędności	Złożoność analizy danych
Integracja z smart home	Kompleksowe zarządzanie domem	Potencjalne problemy z kompatybilnością
Inteligentne zabezpieczenia	Zwiększone bezpieczeństwo	Wyższy koszt, konieczność regularnych aktualizacji

Przepisy i normy dotyczące instalacji rozdzielnic

Instalacja rozdzielnicy w domu jednorodzinnym musi być zgodna z obowiązującymi przepisami i normami. Podstawowym dokumentem regulującym te kwestie jest norma PN-HD 60364, która określa wymagania dotyczące instalacji elektrycznych niskiego napięcia. Warto zaznaczyć, że normy te są regularnie aktualizowane, dlatego ważne jest śledzenie najnowszych zmian.

Jednym z kluczowych aspektów jest odpowiednie uziemienie rozdzielnicy. Normy określają maksymalną dopuszczalną rezystancję uziemienia oraz wymagania dotyczące przewodów ochronnych. Pamiętajmy, że prawidłowe uziemienie to podstawa bezpieczeństwa całej instalacji elektrycznej.

Przepisy określają też minimalne odległości między elementami rozdzielnicy oraz wymagania dotyczące jej wentylacji. Jest to istotne dla zapewnienia prawidłowego chłodzenia urządzeń i minimalizacji ryzyka przegrzania. Warto też pamiętać o konieczności zastosowania odpowiednich oznaczeń i opisów poszczególnych obwodów.

Ważnym aspektem jest także dobór odpowiednich zabezpieczeń. Normy określają, jakie typy zabezpieczeń są wymagane dla różnych rodzajów obwodów oraz jakie powinny być ich parametry. Dotyczy to zarówno zabezpieczeń nadprądowych, jak i różnicowoprądowych.

Certyfikacja i odbiory techniczne

Po zakończeniu instalacji rozdzielnicy w domu jednorodzinnym, konieczne jest przeprowadzenie odpowiednich testów i pomiarów. Obejmują one m.in. sprawdzenie ciągłości przewodów ochronnych, pomiar rezystancji izolacji czy test wyłączników różnicowoprądowych. Wyniki tych pomiarów muszą być udokumentowane w protokole odbioru technicznego.

Warto pamiętać, że instalacja elektryczna, w tym rozdzielnica, powinna być regularnie kontrolowana. Przepisy określają częstotliwość takich kontroli, które powinny być przeprowadzane przez uprawnionego elektryka. To nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa mieszkańców.

Podsumowując, prawidłowe zaplanowanie i wykonanie instalacji rozdzielnicy w domu jednorodzinnym to złożony proces, wymagający wiedzy i doświadczenia. Warto powierzyć to zadanie wykwalifikowanemu elektrykowi, który zadba o zgodność z aktualnymi normami i zapewni bezpieczeństwo naszego domu na lata.

Podsumowanie

Planowanie instalacji rozdzielnicy w domu jednorodzinnym wymaga starannego przemyślenia wielu aspektów. Kluczowe jest dobranie odpowiedniego typu i wielkości rozdzielnicy, prawidłowe rozmieszczenie zabezpieczeń oraz zaplanowanie obwodów elektrycznych. Należy pamiętać o zgodności z aktualnymi normami i przepisami, a także rozważyć implementację inteligentnych rozwiązań dla zwiększenia efektywności i bezpieczeństwa instalacji.
